国产女人喷潮视频在线观看,国产精品欧美成人片,91九色国产成人久久精品,成在线人免费无码高潮喷水,亚洲日韩成人无码不卡网站,久久久久国产一级毛片高清板,国产一二视频,丰满少妇av无码区,久久永久免费人妻精品我不卡 ,国产伦子系列沙发午睡

在這項(xiàng)工作中，作者通過丙烯-馬來酸酐交替共聚物（PP-MAH）和聚乙二醇（PEG）之間的酯化反應(yīng)，形成了具有豐富反應(yīng)性酐位點(diǎn)的聚合物網(wǎng)絡(luò)結(jié)構(gòu)（圖1a）。這種結(jié)構(gòu)不僅提供了形狀穩(wěn)定性，還可使材料在不需要外部催化劑的情況下實(shí)現(xiàn)高潛熱的相變。這些SSPCMs能夠在100 °C下通過鍵交換重塑形狀，并且在140 °C以上通過可逆酯鍵解離實(shí)現(xiàn)溶解和再交聯(lián)，從而實(shí)現(xiàn)材料的回收（圖1b）。下載化學(xué)加APP到你手機(jī)，收獲更多商業(yè)合作機(jī)會(huì)。

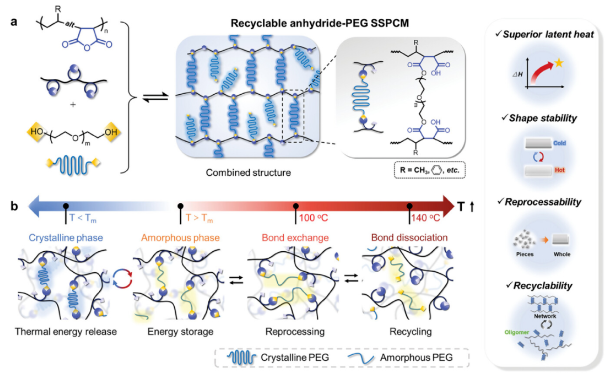

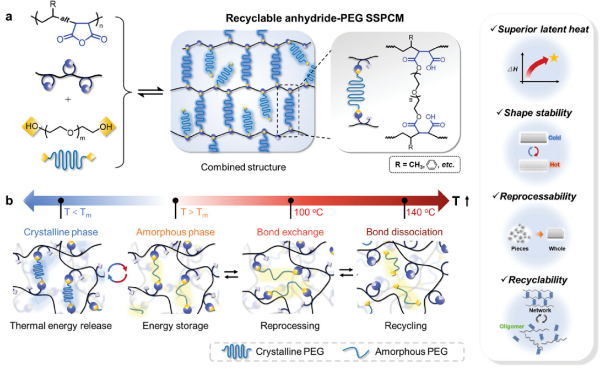

圖1. 設(shè)計(jì)具有高潛熱和雙重機(jī)制可回收性的AH-PEG固態(tài)相變材料

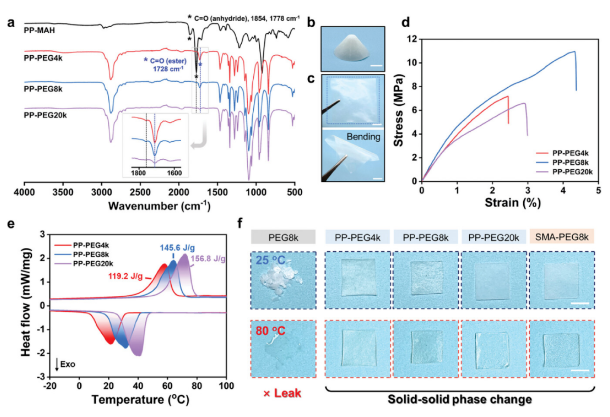

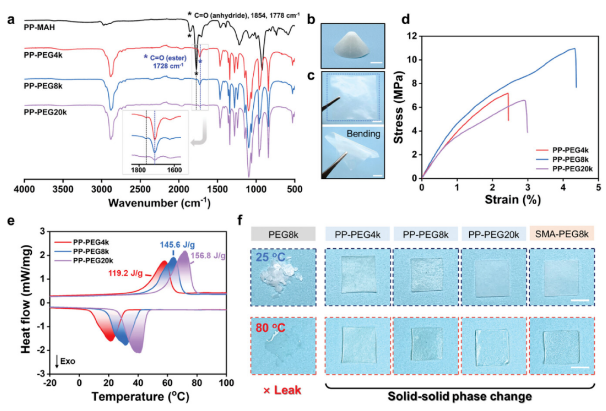

首先，作者通過FTIR分析了PP-MAH和PP-PEG SSPCMs的酯化反應(yīng)過程，證實(shí)了PEG羥基與PP-MAH中的酐基成功形成了酯鍵（圖2a）。其次，通過光學(xué)圖像和柔韌性展示，證明了SSPCMs具有一定的柔韌性，能夠彎曲和卷曲而不斷裂（圖2b-2c）。接著，作者通過拉伸測試評估了SSPCMs的力學(xué)性能，發(fā)現(xiàn)PP-PEG8k表現(xiàn)出最高的抗拉強(qiáng)度和斷裂伸長率（圖2d）。此外，差示掃描量熱（DSC）曲線分析了PP-PEG PCMs的相變焓和溫度，隨著PEG分子量的增加，相變焓也相應(yīng)增加（圖2e）。作者還將純PEG8k、PP-PEG和SMA-PEG在25 °C和80 °C下放置30分鐘后的形態(tài)對比，進(jìn)一步驗(yàn)證了SSPCMs的形狀穩(wěn)定性（圖2f）。這些結(jié)果表明，通過交聯(lián)和接枝結(jié)構(gòu)的優(yōu)化，SSPCMs能夠在保持形狀穩(wěn)定性的同時(shí)，實(shí)現(xiàn)高效的熱能存儲(chǔ)。

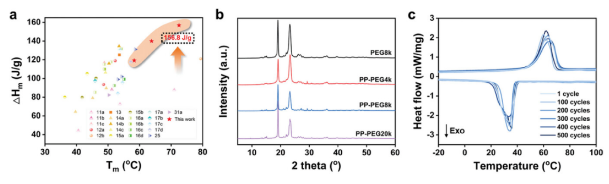

接下來，作者進(jìn)一步分析了PP-PEG SSPCMs的熱性能和結(jié)晶特性。首先，作者通過比較不同SSPCMs的相變潛熱，發(fā)現(xiàn)PP-PEG SSPCMs在所有報(bào)道的可回收交聯(lián)SSPCMs中具有最高的相變潛熱，其中PP-PEG8k的潛熱值達(dá)到了156.8 J/g (圖3a)。其次，作者通過X-射線衍射（XRD）圖案，證實(shí)了PP-PEG SSPCMs的結(jié)晶行為主要來源于PEG鏈，并且與純PEG相比，結(jié)晶類型沒有顯著變化（圖3b）。此外，作者還通過500次加熱-冷卻循環(huán)的DSC曲線，證明了PP-PEG8k在循環(huán)過程中的熱穩(wěn)定性，其相變溫度（T_m）和相變潛熱（△H_m）在循環(huán)后幾乎沒有變化，顯示出材料在實(shí)際熱能存儲(chǔ)應(yīng)用中的可靠性（圖3c）。

圖3. PP-PEG SSPCMs的熱和結(jié)晶分析

作者通過動(dòng)態(tài)力學(xué)分析（DMA）的等應(yīng)變應(yīng)力松弛測試，研究了PP-PEG材料在不同溫度下的應(yīng)力松弛行為，發(fā)現(xiàn)在100 °C時(shí)，材料能夠在120分鐘內(nèi)完全松弛，這表明了材料在高溫下具有良好的動(dòng)態(tài)交聯(lián)特性（圖4a-4b）。其次，利用這種動(dòng)態(tài)交聯(lián)特性，PP-PEG SSPCMs可以通過簡單的熱壓過程重新塑形，例如，將PP-PEG8k樣品切割成碎片，然后在熱壓機(jī)中以100 °C和10 MPa的壓力下壓制2 h，可以恢復(fù)成無明顯缺陷的完整薄膜（圖4d）。此外，作者通過FTIR光譜、拉伸測試和DSC曲線的比較，驗(yàn)證了回收材料在化學(xué)、力學(xué)和熱性能方面與原始材料基本一致。這些結(jié)果表明，PP-PEG SSPCMs不僅在熱能存儲(chǔ)方面表現(xiàn)出色，而且通過熱壓重塑和可逆酯鍵解離-再交聯(lián)過程，實(shí)現(xiàn)了材料的有效回收和再利用，展示了其在可持續(xù)能源存儲(chǔ)材料領(lǐng)域的潛力。

圖片來源：Adv. Mater.

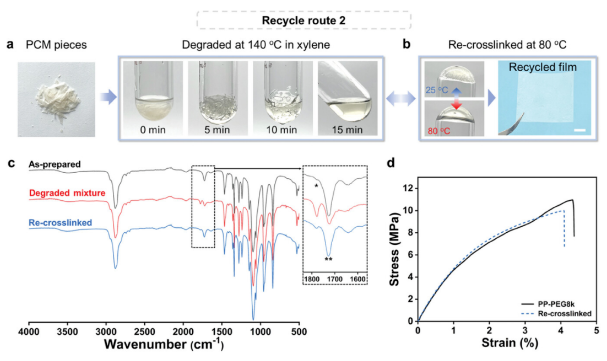

在圖5a中，作者通過在140 °C下將PP-PEG8k碎片浸入含有高壓的溶劑（如二甲苯）中，實(shí)現(xiàn)了材料的降解和再交聯(lián)，這一過程在5 min內(nèi)顯著膨脹，10 min后邊界變得模糊，最終在15 min內(nèi)完全溶解，形成了均勻的溶液。隨后，通過移除溶劑并在80 °C下加熱，材料重新形成了網(wǎng)絡(luò)結(jié)構(gòu)（圖5b）。FTIR光譜分析證實(shí)了在140 °C處理后，原本與PEG反應(yīng)消耗的酸酐C=O振動(dòng)峰增強(qiáng)，而酯鍵C=O峰減弱，表明高溫下酯鍵的可逆性。在80 °C后處理后，酸酐峰進(jìn)一步減弱，表明酸酐-醇交聯(lián)的良好可逆性（圖5c）。此外，作者通過拉伸應(yīng)力-應(yīng)變曲線比較了原始和再交聯(lián)PP-PEG8k的力學(xué)性能，結(jié)果顯示回收材料保持了與原始材料相似的力學(xué)特性（圖5d）。這些結(jié)果表明，PP-PEG SSPCMs可以通過簡單的溶解-再交聯(lián)過程實(shí)現(xiàn)高效回收，且回收后的材料在化學(xué)、熱學(xué)和力學(xué)性能上與原始材料保持一致，展示了材料的出色可回收性。

圖5. 通過溶解和再交聯(lián)過程回收PP-PEG

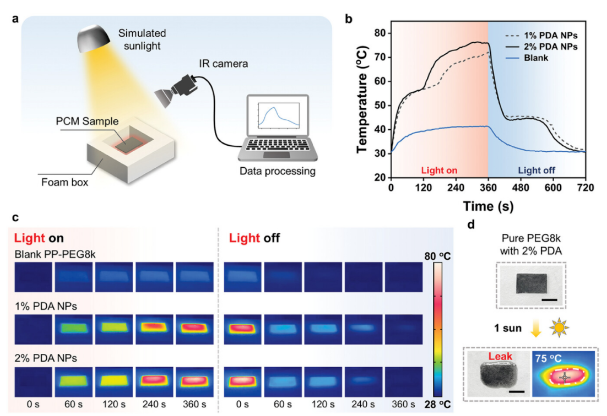

接下來，作者展示了PP-PEG SSPCMs與聚多巴胺（PDA）納米顆粒（NPs）復(fù)合材料在太陽能熱能轉(zhuǎn)換、存儲(chǔ)和釋放方面的應(yīng)用潛力。首先，通過將PDA NPs摻入PP-PEG8k中，制備了具有光熱轉(zhuǎn)換效應(yīng)的復(fù)合材料（圖6a）。在模擬太陽光照射下，PP-PEG-x PDA復(fù)合材料的溫度迅速上升，即使在1 wt% PDA NPs的添加量下，材料溫度在44秒內(nèi)就達(dá)到了相變開始點(diǎn)，顯示出高效的太陽能吸收能力（圖6b-c）。隨著PDA NPs含量的增加到2 wt%，太陽能充電時(shí)間進(jìn)一步縮短，最終穩(wěn)定溫度也有所提高。在冷卻過程中，復(fù)合材料在相變過程中顯示出明顯的溫度平臺，表明了其在熱能存儲(chǔ)方面的穩(wěn)定性（圖6d）。此外，即使在長時(shí)間的高溫（100 °C）下，PP-PEG-PDA復(fù)合材料仍保持了良好的形狀穩(wěn)定性。這些結(jié)果證明了PP-PEG/PDA NPs復(fù)合材料在太陽能熱能管理領(lǐng)域的應(yīng)用潛力，尤其是在太陽能熱能的高效捕獲、存儲(chǔ)和釋放方面。

圖6. 通過PDA NPs/PP-PEG復(fù)合材料展示太陽能轉(zhuǎn)換、存儲(chǔ)和釋放
