国产女人喷潮视频在线观看,国产精品欧美成人片,91九色国产成人久久精品,成在线人免费无码高潮喷水,亚洲日韩成人无码不卡网站,久久久久国产一级毛片高清板,国产一二视频,丰满少妇av无码区,久久永久免费人妻精品我不卡 ,国产伦子系列沙发午睡

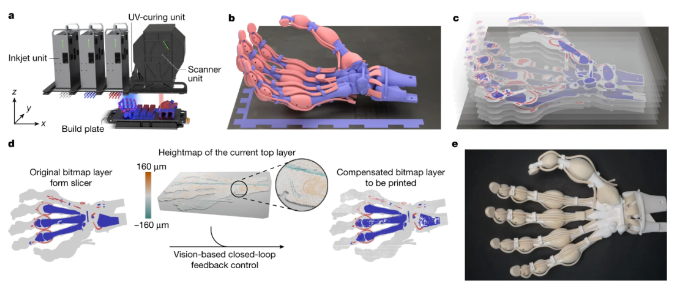

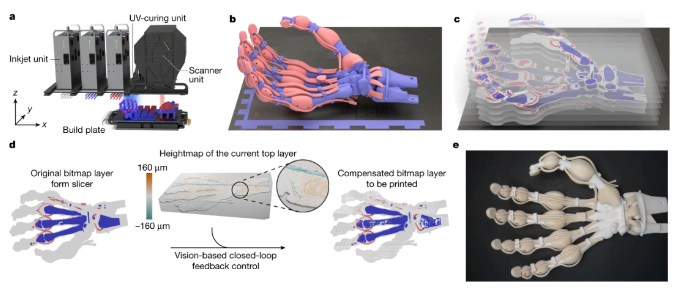

作者提出了一種使用非接觸式連續(xù)打印調(diào)整的基于噴墨的多材料沉積方法，并將該方法稱為視覺控制噴射(VCJ)(圖1)。VCJ利用高速3D視覺系統(tǒng)來捕獲當前打印表面的深度圖，并通過局部調(diào)整下一層中噴射的樹脂量來補償與理想平面的偏差。該方法的視覺系統(tǒng)使用四個攝像頭和兩個激光源在打印時進行激光輪廓測量。執(zhí)行包括整個打印區(qū)域的表面掃描的反饋循環(huán)，而不會減慢打印過程。該方法比以前的工作快660倍，吞吐量高達33 ml min^?1。下載化學(xué)加APP到你手機，更加方便，更多收獲。

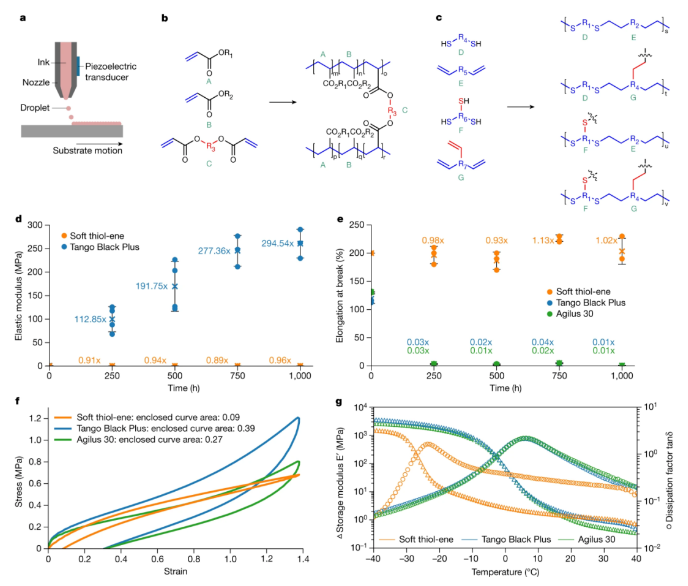

作者評估了這些材料的性能，并將其與最先進的3D噴射材料進行了比較(圖2a-2c)。當它們是新的時候，它們的彈性模量和斷裂伸長率非常匹配。作者測試了丙烯酸酯(Tango Black Plus)和軟硫醇烯在暴露于戶外風化(包括紫外線照射、溫度變化和濕度時的彈性模量變化。Tango Black Plus的彈性模量(0.89 MPa)僅在250小時后就增加了約113倍，在1,000小時后增加了約295倍，達到261 MPa。相比之下，1000小時后，該研究中的軟硫醇烯的彈性模量(0.53 MPa)僅發(fā)生約4%的變化(圖2d)。與新的相比，軟硫醇烯的斷裂伸長率變化不到1.13倍。相比之下，基于丙烯酸酯的Tango Black Plus在不到250小時的風化時間內(nèi)脆化了0.03倍，斷裂伸長率從最初的119%降低了約 3% (圖2e)。作者用位移高達140%的應(yīng)力-應(yīng)變循環(huán)來量化材料的粘彈性行為。丙烯酸酯的滯后面積比硫醇烯的滯后面積大3至4.3倍(圖2f)。Tango Black Plus的面積為0.42 MPa，而軟硫醇烯的面積僅為0.087 MPa。軟硫醇烯和丙烯酸酯的動態(tài)機械分析表明，與兩種丙烯酸酯相比，軟硫醇烯的玻璃化轉(zhuǎn)變Tg區(qū)域要窄得多(圖2g)。軟硫醇烯的儲能模量變化在-35 °C至-18 °C之間顯著，而兩個丙烯酸酯樣品在更寬的范圍內(nèi)(-30 °C至15 °C)顯示出儲能模量的顯著變化。

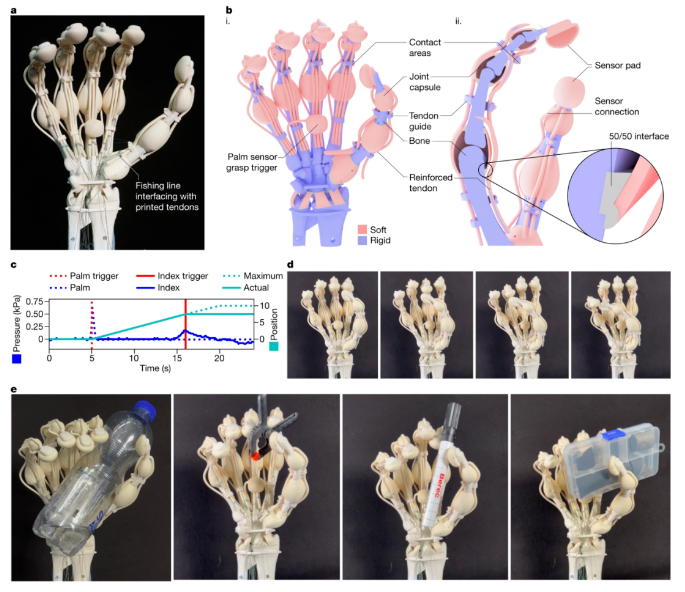

該研究中的多材料肌腱驅(qū)動手是一種功能齊全的印刷品，配有傳感器墊和氣動信號線(圖3a)。當指尖接觸所抓握的物體時，手可以感知接觸并開始抓握并停止手指運動。VCJ能夠打印長、柔軟、細的通道以及帶有薄膜的大空腔，從而使這些技能成為可能。該研究中仿生手中的19個可獨立驅(qū)動的肌腱設(shè)計有剛性的承重核心和柔軟的可彎曲外殼(圖3b)。作者將一組肌腱連接到伺服電機上以進行驅(qū)動。指尖配備了原位印刷傳感器墊，通過印刷流體信號線連接到壓力傳感器(圖3b)。當手接觸物體并且感測到的壓力超過閾值時，就會觸發(fā)伺服電機的控制動作。當物體接觸手指的傳感器墊時，通過信號線檢測到壓力的變化。一旦達到預(yù)定的壓力閾值，手指運動就會在達到完全卷曲之前停止(圖3c)。作者還驅(qū)動了手的各個手指，例如相對的拇指可以觸摸其他手指的指尖(圖3d)。這種傳感裝置允許手自主地抓取物體(圖3e)。

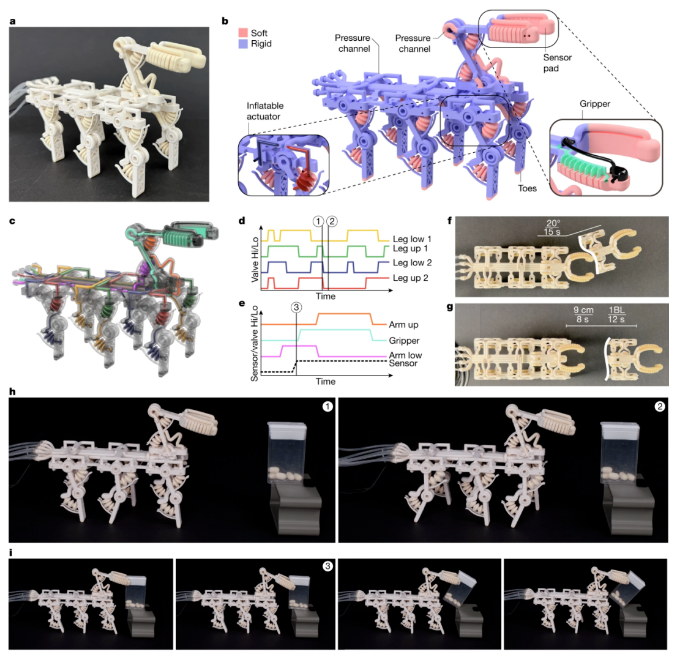

有些機器人在接觸環(huán)境時會移動并做出反應(yīng)。然而，這些令人印象深刻的例子需要多種制造方法和復(fù)雜的手動組裝。去除支撐后，該研究打印的流體驅(qū)動步行機器人可以移動、抓取和感知(圖4a)。這些功能是通過打印機創(chuàng)建強大的氣密軟剛性接口和復(fù)雜的3D通道的能力而實現(xiàn)的。此外，材料的彈性和低阻尼使機器人能夠快速移動并易于控制。該研究直接打印的助行器具有六足結(jié)構(gòu)，配有雙關(guān)節(jié)腿(圖4b)。六個支腿由兩組三支支腿提供壓縮空氣(圖4c)。上關(guān)節(jié)致動器有一根供電線，下關(guān)節(jié)致動器有一根供電線。此外，機器人還配備了一個夾具，其尖端嵌入了傳感器墊。夾持器的手臂可以利用其上、下執(zhí)行器上下移動，并且夾持器可以抓取和舉起物體。夾具尖端的傳感器墊在建立接觸時提供抓握反饋(圖4e、i)，傳感器反饋通知控制器如何調(diào)整機器人的動作。步行者還能夠以(20/15) ° s^?1的速度轉(zhuǎn)動來改變其所面對的方向(圖4f)。該研究選擇的步態(tài)周期(圖4d，h)允許機器人以大約0.1(身體長度)s^?1或大約0.01 m s^?1的速度以穩(wěn)定的方式移動(圖4g) 。此外，反轉(zhuǎn)步態(tài)周期會使機器人向后移動。

圖4. 3D打印后可工作的機車、傳感和抓取機器人

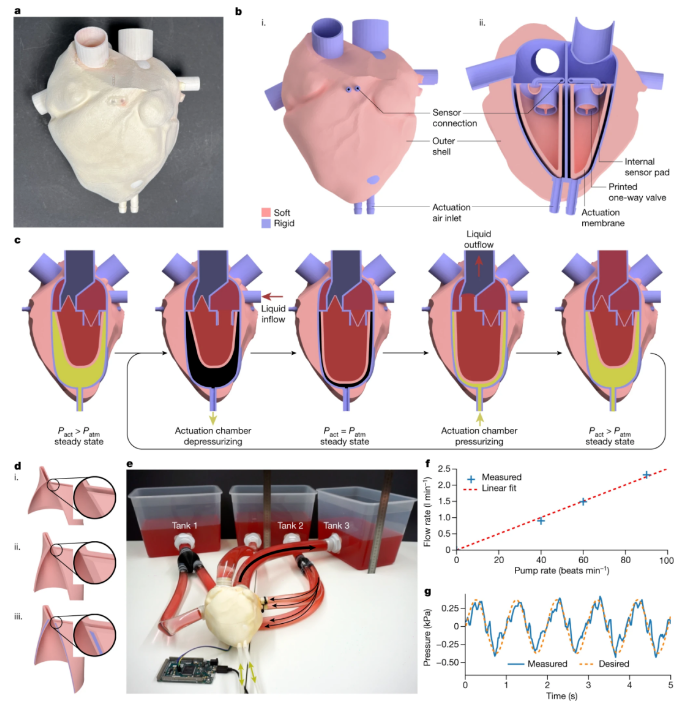

作者還打印了一個類似心臟的流體驅(qū)動泵(圖5a)。該泵具有驅(qū)動膜、單向閥和嵌入心室的內(nèi)部傳感器腔(圖5b)。仿生泵的泵送周期由空氣流入和流出致動室來控制。驅(qū)動室壓力的循環(huán)變化使驅(qū)動膜反復(fù)變形，從而導(dǎo)致預(yù)期的液體流動(圖5c)。由于多材料3D打印機的快速原型制作能力，多材料閥門優(yōu)化過程中的不同步驟得以實現(xiàn)(圖 5d)。作者測試了泵的流量、傳感器以及通過流體設(shè)置保留水的能力(圖 5e)。測量不同泵周期的流速，范圍從0 次min^?1到90次min^?1，導(dǎo)致流速高達2.3 l min^?1(圖 5f)。印刷傳感器測量與所需泵送頻率相匹配的壓力變化；因此，它們可以用于閉環(huán)控制設(shè)置(圖 5g)。

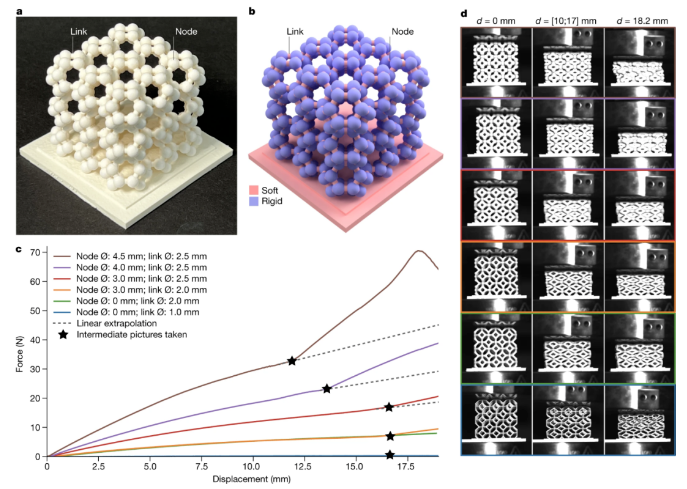

為了展示使用VCJ的材料化學(xué)和精細特征的超材料架構(gòu)，作者打印了一系列桁架狀超材料(圖6a)。在這里，作者制造了一組3×3×3單元，其中包含幾何定向的鏈接(直徑為1.0 mm至2.5 mm)和節(jié)點(直徑為0.0 mm至4.5 mm)。改變軟鏈接和剛性節(jié)點的直徑(圖6b)改變了超材料在壓縮下的行為。由于打印機的高分辨率及其易于融化的支撐材料，該研究能夠以如此低的有效密度制造這些精致的結(jié)構(gòu)。作者通過對不同樣品進行壓縮測試來研究超材料的行為變化(圖6c)，能夠通過改變鏈接和節(jié)點的直徑來調(diào)整壓縮下的行為。材料性能突然變化的量和開始主要受節(jié)點直徑的影響。對于一種配置，結(jié)構(gòu)因壓縮而彎曲大于或等于17.5 mm(圖6d)。

圖6. 3D打印的多材料超材料結(jié)構(gòu)，具有可調(diào)的剛度變化
