国产女人喷潮视频在线观看,国产精品欧美成人片,91九色国产成人久久精品,成在线人免费无码高潮喷水,亚洲日韩成人无码不卡网站,久久久久国产一级毛片高清板,国产一二视频,丰满少妇av无码区,久久永久免费人妻精品我不卡 ,国产伦子系列沙发午睡

在過去的十年里，窄帶發(fā)射的熱活化延遲熒光（TADF）材料為高性能藍(lán)光有機(jī)發(fā)光二極管（OLEDs）的發(fā)展開辟了新的道路。在滿足較小的單線態(tài)-三線態(tài)能級差（ΔE_ST）的情況下，通過有效地從三線態(tài)到單線態(tài)的反系間竄越過程，TADF材料理論上可以實(shí)現(xiàn)100% 的內(nèi)量子效率（IQE）。早期研究的TADF材料大多都是利用電子給受體（D-A）結(jié)構(gòu)實(shí)現(xiàn)前線軌道的重疊以減小ΔE_ST。然而，分子的D-A結(jié)構(gòu)會(huì)不可避免的造成材料的發(fā)射譜帶較寬的問題（半高峰寬，F(xiàn)WHM > 50 nm），為商業(yè)化OLEDs的應(yīng)用帶來挑戰(zhàn)。因此，如何在分子和器件層次上同時(shí)實(shí)現(xiàn)窄帶發(fā)射和高量子效率是實(shí)現(xiàn)下一代藍(lán)色OLED器件面臨的關(guān)鍵挑戰(zhàn)?；诖?，作者發(fā)展了基于擴(kuò)展的多重共振結(jié)構(gòu)和增強(qiáng)的自旋軌道耦合的TADF材料。該材料是通過氮原子將兩個(gè)咔唑骨架結(jié)構(gòu)與吲哚咔唑基團(tuán)連接，所形成的剛性平面π體系結(jié)構(gòu)賦予了材料窄帶發(fā)射（FWHM = 16 nm）、高光致發(fā)光量子產(chǎn)率（PLQY= 100%）以及小的ΔE_ST。同時(shí)，基于藍(lán)光摻雜OLEDs器件的EQE也達(dá)到了30.9%，有效地抑制了效率滾降現(xiàn)象，是目前所報(bào)道的性能最好的藍(lán)光發(fā)射多重共振熱活化延遲熒光材料。

通過理論計(jì)算材料的單線態(tài)激發(fā)能、ΔE_ST和振子強(qiáng)度可知（圖1），在已報(bào)道的多重共振熱活化延遲熒光分子BisICz上進(jìn)行π體系的擴(kuò)展后，3IDCz分子實(shí)現(xiàn)了更小ΔE_ST和更高的振子強(qiáng)度，從而有利于反系間竄越過程的發(fā)生以及輻射躍遷速率的增強(qiáng)。

圖1. 3IDCz分子的設(shè)計(jì)策略（圖片來源：Adv. Mater.）

為了減少分子間聚集，作者分別在3IDCz中咔唑基團(tuán)的3，6位分別引入了大的位阻基團(tuán)叔丁基和苯基，得到了化合物t3IDCz和p3IDCz（圖2a）。經(jīng)實(shí)驗(yàn)測得，t3IDCz和p3IDCz的熒光峰位置位于459/498 nm，磷光峰位置位于461/496 nm，熒光光譜半高峰寬均為30 nm（室溫條件下），斯托克斯位移分別為11 nm 和10 nm，ΔE_ST分別為0.21eV和0.19 eV。接下來，作者測試了t3IDCz和p3IDCz摻雜薄膜的熒光光譜、瞬態(tài)壽命光譜和延遲壽命光譜數(shù)據(jù)。從圖2b-d中可以看出，t3IDCz和p3IDCz摻雜薄膜的發(fā)射峰位于 470 nm處，半高峰寬分別為 27 nm和25 nm，PLQY分別達(dá)到了92%和100%，展現(xiàn)出了高效的窄帶藍(lán)光發(fā)射特征。此外，兩種化合物的瞬態(tài)/延遲壽命光譜和溫度相關(guān)數(shù)據(jù)也證明了t3IDCz和p3IDCz表現(xiàn)為TADF材料的延遲發(fā)射性質(zhì)。

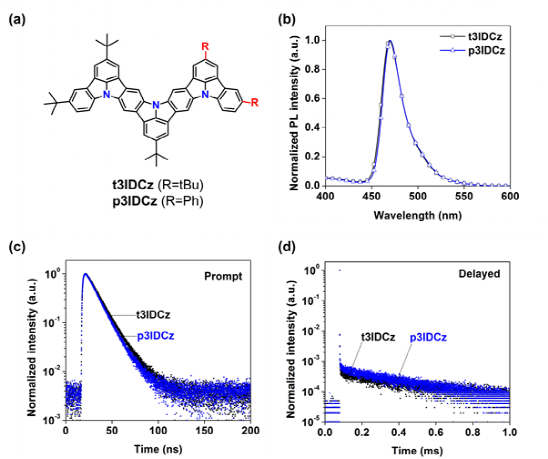

圖2. t3IDCz和p3IDCz摻雜薄膜的（a）化學(xué)結(jié)構(gòu)；（b）熒光光譜；（c）瞬態(tài)壽命光譜和（d）延遲壽命光譜（圖片來源：Adv. Mater.）

高精度的量子化學(xué)計(jì)算證實(shí)可以通過調(diào)控低能三重激發(fā)態(tài)的自旋軌道耦合增強(qiáng)并降低ΔE_ST，以實(shí)現(xiàn)擴(kuò)展π體系中的多重共振效應(yīng)并增強(qiáng)反系間竄越速率（圖3）。

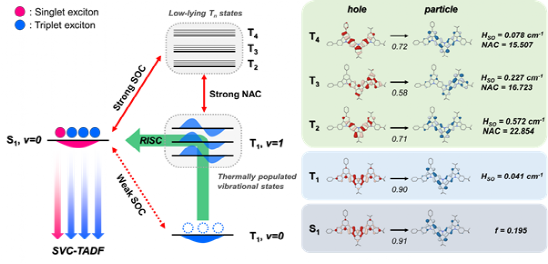

圖3. 自然躍遷軌道計(jì)算結(jié)果和自旋振動(dòng)耦合機(jī)制（圖片來源：Adv. Mater.）

接下來，作者根據(jù)材料的能級結(jié)構(gòu)設(shè)計(jì)了器件結(jié)構(gòu)（圖4a）。t3IDCz和p3IDCz的電致發(fā)光光譜的峰位置位于472 nm,半高峰寬分別為25 nm和23 nm，表現(xiàn)為窄帶發(fā)射特征（圖4b）。此外，t3IDCz和p3IDCz的OLEDs器件的EQE還分別達(dá)到了30.0%和30.9%，是目前已報(bào)到的非溴取代的多重共振TADF材料器件的最高值（圖4c-d）。通過使用雙極性主體材料并優(yōu)化器件結(jié)構(gòu)，p3IDCz的OLEDs器件的EQE還可高達(dá)33.8%。

圖4. t3IDCz和p3IDCz器件的（a）器件結(jié)構(gòu)和能級示意圖；（b）電致發(fā)光光譜；（c）電流密度-電壓數(shù)據(jù)和（d）外量子效率（圖片來源：Adv. Mater.）

作者在對多重共振體系結(jié)構(gòu)進(jìn)行擴(kuò)展后得到了高效藍(lán)光窄帶發(fā)射TADF材料。通過調(diào)控低能三重激發(fā)態(tài)的自旋軌道耦合和ΔE_ST，該多重共振TADF材料的反系間竄越速率得到了提升。此外，該材料的OLEDs器件性能也達(dá)到了純藍(lán)光發(fā)射（CIE: 0.12, 0.16）、創(chuàng)記錄的EQE（30.9 %）、較小的光譜半高峰寬（25 nm）和100%的光致發(fā)光量子產(chǎn)率，推動(dòng)了高效OLEDs器件的研制。

韓國成均館大學(xué)Jun Yeob Lee和三星電子研究院Hyeonho Choi為該文章的通訊作者。

文章詳情：

Lee, H.L., Jeon, S.O., Kim, I., Kim, S.C., Lim, J., Kim, J., Park, S., Chwae, J., Son, W.-J., Choi, H. and Lee, J.Y. (2022), Multiple-Resonance Extension and Spin-Vibronic Coupling Based Narrowband Blue Organic Fluorescence Emitters with over 30% Quantum Efficiency. Adv. Mater.. Accepted Author Manuscript 2202464. https://doi.org/10.1002/adma.202202464

長按或掃碼左側(cè)二維碼查看原文
