国产女人喷潮视频在线观看,国产精品欧美成人片,91九色国产成人久久精品,成在线人免费无码高潮喷水,亚洲日韩成人无码不卡网站,久久久久国产一级毛片高清板,国产一二视频,丰满少妇av无码区,久久永久免费人妻精品我不卡 ,国产伦子系列沙发午睡

過氧化氫（H₂O₂）是一種綠色、可再生、環(huán)境友好的氧化劑，被廣泛應用于環(huán)境修復、精細化工、電子工業(yè)等領域，被列為全球一百種最重要的化學物質之一。H₂O₂的工業(yè)生產(chǎn)主要依賴以氫氣和氧氣為原料的“蒽醌法”，然而該方法存在能耗高、原料和產(chǎn)物轉移和儲存困難、安全隱患嚴重等問題。通過電化學氧還原途徑制備過氧化氫的新方法作為一種潛在的替代路徑受到重視。目前電化學氧還原制備過氧化氫過程使用的催化劑主要是貴金屬材料（Pd、Au、Ag、Pt-Hg等），因其儲量有限、價格高昂，難以滿足現(xiàn)代化工對綠色、環(huán)保和可持續(xù)發(fā)展的需求。而納米碳材料有望作為貴金屬催化劑的替代材料應用于電化學氧還原反應中。

　　中科院金屬研究所沈陽材料科學國家研究中心聯(lián)合研究部能源催化材料課題組一直致力于碳催化反應過程和新穎碳催化反應體系的研發(fā)，近期在納米碳材料高效催化過氧化氫電合成領域取得重要進展。首先通過關聯(lián)典型碳材料表面化學結構與其催化氧氣電化學還原生成過氧化氫的反應活性可以發(fā)現(xiàn)：二電子氧還原反應的選擇性與碳材料表面的羰基和羧基含量呈線性正相關關系，羧基的本征活性是羰基官能團的5倍以上。碳材料表面的羧基官能團是氧氣電化學還原制備過氧化氫的主要活性中心。上述碳催化氧氣電化學還原反應活性中心和反應動力學的研究結果同時還表明：氧還原反應的選擇性主要取決于過氧化氫與羧基官能團之間的結合能力。碳材料表面的羧基活性位點上二電子氧還原過程生成的H₂O₂若不能及時地脫附，極易被進一步還原發(fā)生四電子反應生成水，因此如何保證H₂O₂在活性中心上及時脫附是提高其選擇性和產(chǎn)率的關鍵。

　　基于上述反應過程和機理分析結論，源催化材料課題組齊偉博士與北京大學郭少軍教授和福州大學謝在來課題組開展合作，成功實現(xiàn)利用界面工程手段和反應動力學思想來調控碳催化電化學氧還原反應選擇性的創(chuàng)新研究思路。具體作法是利用陽離子表面活性劑（如：三甲基十六烷基溴化銨）與羧基基團的靜電相互作用降低碳材料表面羧基官能團與二電子氧還原產(chǎn)物HO₂^-的相互作用，阻止其被進一步還原，成功實現(xiàn)了高選擇性電合成H₂O₂的過程。這種碳/表面活性劑復合催化材料體系展現(xiàn)出目前已知報道最高的H₂O₂選擇性（>96%）、最寬的過電位窗口（>0.8 V）和可觀的穩(wěn)定性（>10h）。鑒于納米碳/表面活性劑復合電極材料在過氧化氫電合成反應中的優(yōu)異催化表現(xiàn)，整個反應體系能耗低、綠色、可持續(xù)、穩(wěn)定性好的特點，尤其是對該體系結構-功能關系的深刻理解，這項研究工作對未來設計開發(fā)具有實際應用前景的高產(chǎn)率、高穩(wěn)定性和低成本的電合成過氧化氫化合物體系具有重要的指導意義。

　　上述兩部分系統(tǒng)工作分別以全文形式發(fā)表在Journal of Colloid and Interface Science（活性中心定性與定量）和Chem（反應動力學以及表面活性劑的促進作用）雜志，論文的第一作者分別為聯(lián)合研究部能源催化材料課題組的盧星宇同學和吳光栩博士。相關工作獲得了國家自然科學基金、中科院青促會項目、遼寧省自然科學基金和沈陽材料科學國家研究中心的資助，論文作者對上述項目支持表示由衷的感謝。

　　論文全文鏈接：

　　Xingyu Lu, Dan Wang, Kuang-Hsu Wu, Xiaoling Guo, Wei Qi*, “Oxygen Reduction to Hydrogen Peroxide on Oxidized Nanocarbon: Identification and Quantification of Active Sites” Journal of Colloid & Interface Science 2020, 573, 376-383.

　　Kuang-Hsu Wu, Dan Wang, Xingyu Lu, Xuefei Zhang, Zailai Xie*, Yuefeng Liu, Bing-Jian Su, Jin-Ming Chen, Dang-Sheng Su, Wei Qi*, Shaojun Guo*, “Highly Selective Hydrogen Peroxide Electrosynthesis on Carbon: In-Situ Interface Engineering with Surfactants” Chem 2020, DOI: 10.1016/j.chempr.2020.04.002.　　

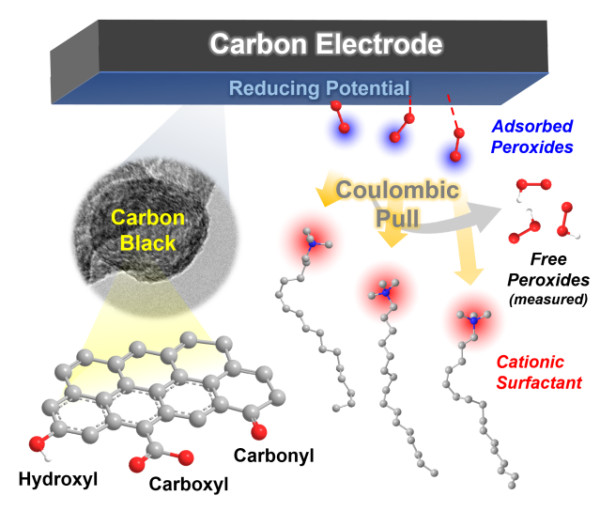

圖1. 碳/表面活性劑體系催化氧還原反應高選擇性生成過氧化氫的促進作用示意圖

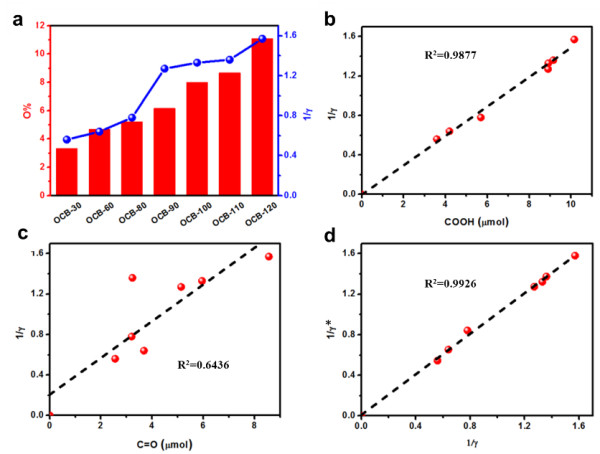

圖2. 氧還原反應二電子選擇性與碳材料表面含氧官能團（-COOH, C=O）數(shù)量之間的關系：動力學擬合和實驗結果的對比。

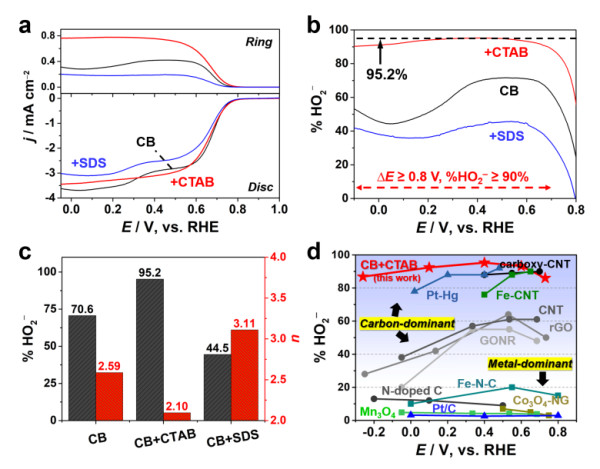

圖3. 不同電催化劑體系對過氧化氫選擇性和電位窗口寬度的比較：碳/表面活性劑體系的優(yōu)勢。

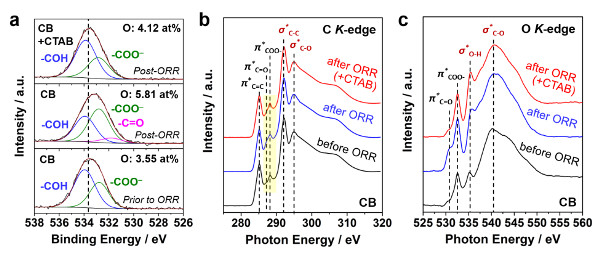

圖4. 反應前后碳/表面活性劑體系的化學組成和結構：XPS O1s譜和NEXAFS C/O的K-edge譜。

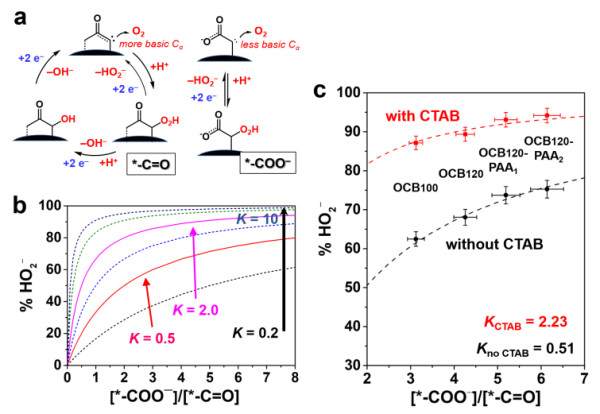

圖5. 碳/表面活性劑體系催化氧氣電化學還原反應機理和動力學分析：表面活性劑促進過氧化氫脫附。

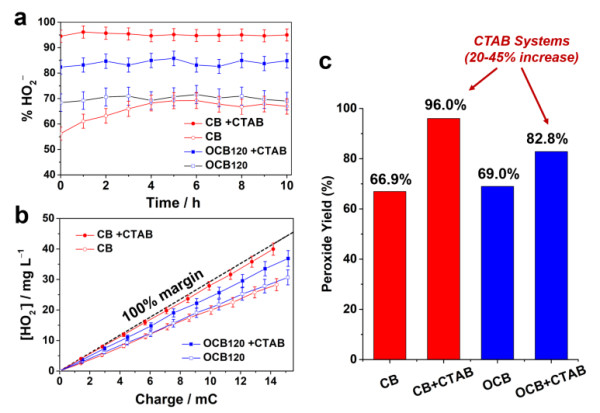

圖6. 碳/表面活性劑體系催化氧氣電化學還原高選擇性制備過氧化氫：高效率和長期穩(wěn)定性。
