国产女人喷潮视频在线观看,国产精品欧美成人片,91九色国产成人久久精品,成在线人免费无码高潮喷水,亚洲日韩成人无码不卡网站,久久久久国产一级毛片高清板,国产一二视频,丰满少妇av无码区,久久永久免费人妻精品我不卡 ,国产伦子系列沙发午睡

　近日，中國科學院金屬研究所鈦合金研究部助理研究員周剛（共同一作）、副研究員王皞與美國太平洋西北國家實驗室教授Li Dongsheng（通訊作者）、博士宋淼（共同一作）以及密歇根大學博士魯寧（共同一作）等人合作，采用高分辨原位透射電鏡和分子動力學模擬方法，在原子尺度揭示了兩種五重孿晶的形成機理。相關研究成果于2020年1月3日在《科學》（Science）在線發(fā)表。

圖1. 五重孿晶形成機理1：通過取向粘附、原子表面擴散以及隨后的高能晶界的形成和分解（零應變孿晶成核和生長）

　　作為一種重要的孿晶結構，五重孿晶在晶體生長、生物醫(yī)學、光學和催化等領域均有著廣泛的應用。比如，五重孿晶結構所引入的晶格畸變可以增加納米線的楊氏模量；五重孿晶銅納米線在還原CO₂制備甲醇的過程中表現(xiàn)出優(yōu)異的催化性能等。盡管自G. Rose于1831年在金中發(fā)現(xiàn)五重孿晶以來，科研人員已在近百種材料中發(fā)現(xiàn)了五重孿晶結構并開展了大量的基礎和應用研究，但由于無法在原子尺度直接觀察形成過程，其形成機理至今仍無定論。

　　此次研究人員發(fā)現(xiàn)，在～3nm Au、Pt和Pd納米顆粒的聚集生長過程中，納米顆?？梢酝ㄟ^顆粒間的取向粘附（Orientation attachment，OA）形成起始的兩個孿晶界面，然后經原子表面擴散和高能晶界形成及分解（機理1）或不全位錯的滑移（機理2）形成五重孿晶結構。兩種形成機理主要取決于顆粒取向粘附后所形成的表面結構。如果經取向粘附后，形成的凹面夾角接近90°，則為機理1；如果形成的凹面夾角接近150°，則為機理2，其具體的形成過程如下：

圖2. Σ27分解為Σ34和Σ35

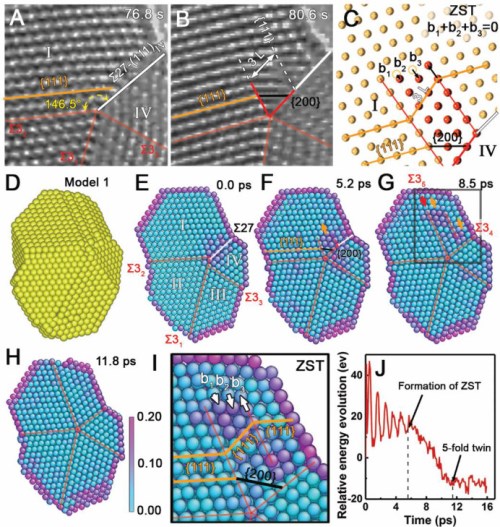

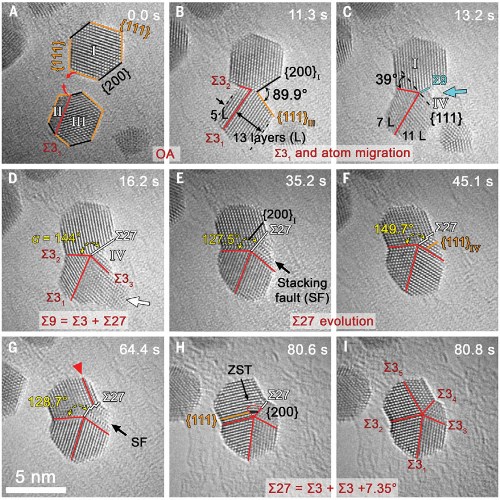

　　機理1：通過取向粘附、原子表面擴散以及隨后的高能晶界的形成和分解。首先，經顆粒取向粘附過程形成起始的兩個Σ3孿晶界面以及一個～90°凹面；這種較大曲率的凹面將促使表面原子擴散到該處進而形成第三個Σ3孿晶界和Σ27高能晶界；最終通過孿晶極附近零應變孿晶的形核及生長，Σ27分解成另外兩個Σ3孿晶界并形成五重孿晶結構。該機理可形成較為對稱的五重孿晶結構。

圖3. 五重孿晶形成機理2：通過取向粘附和不全位錯的滑移或晶界分解

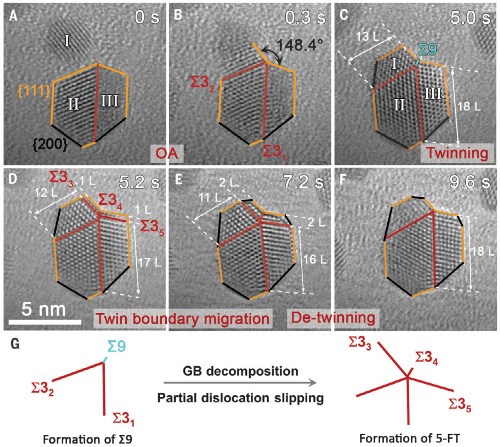

　　機理2：通過取向粘附和不全位錯的滑移或晶界分解。當取向粘附過程形成的凹面夾角為～150°時，通過在表層原子中不全位錯的滑移或Σ9晶界的分解即可實現(xiàn)五重孿晶的形成。不全位錯的繼續(xù)滑移可促使孿晶界面向晶粒內部遷移，但也伴隨著晶格應變能增大，因此該機理主要形成不對稱的五重孿晶結構。在后續(xù)的生長過程中，五重孿晶對稱性的演化可通過與其他納米顆粒的聚集長大實現(xiàn)。
