- 首頁
- 資訊
ACS Nano華東理工大學(xué)詹亮團隊在鋰硫電池領(lǐng)域研究的新進展
來源：華東理工大學(xué) 2022-07-01
導(dǎo)讀：近日，國際知名學(xué)術(shù)期刊ACS Nano以“Dynamic Intercalation-Conversion Site Supported Ultrathin 2D Mesoporous SnO2/SnSe2 Hybrid as Bifunctional Polysulfide Immobilizer and Lithium Regulator for Lithium-Sulfur Chemistry”為題，在線報道了華東理工大學(xué)化工學(xué)院功能炭材料研究團隊在鋰硫電池領(lǐng)域研究的新進展。

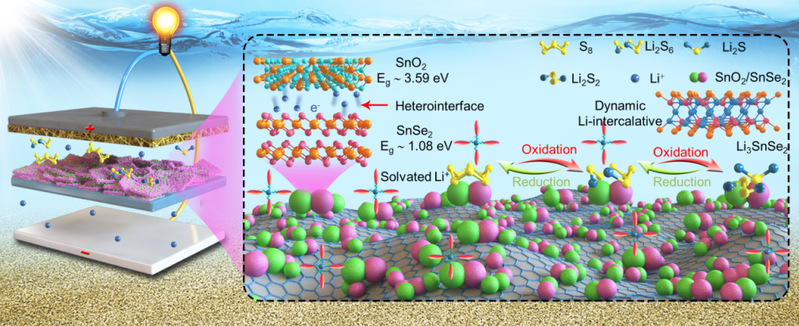

鋰硫電池因硫的低成本、超高的理論容量（1675mAh g-1），高能量密度（2600Wh kg-1）等優(yōu)勢，被認為是繼鋰離子電池之后最具應(yīng)用前景的電化學(xué)儲能體系之一。對硫正極而言，可多硫化鋰溶于電解液形成“穿梭效應(yīng)”，導(dǎo)致活性物質(zhì)硫利用率低和容量快速衰減等問題；對鋰負極而言，鋰枝晶的不可控生長容易引發(fā)電池短路甚至有安全隱患。因此，如何在電池長期循環(huán)過程中同步抑制“穿梭效應(yīng)”和“枝晶生長”成為鋰硫電池實際應(yīng)用化進程中一項艱巨的技術(shù)挑戰(zhàn)。針對以上問題，功能炭材料研究團隊合成了一種“雙功能”石墨烯介孔SnO2/SnSe2納米片用作鋰硫電池的隔膜修飾層（G-mSnO2/SnSe2），其具備高電導(dǎo)率、強化學(xué)吸附位點（SnO2）和動態(tài)插層轉(zhuǎn)換動力學(xué)（LixSnSe2）等特點。采用原位XRD、原位Raman、非原位XANES和DFT模擬計算，證實了該隔膜修飾層對“穿梭效應(yīng)”具有較好的抑制作用，并且能促進多硫化鋰催化轉(zhuǎn)化。此外，G-mSnO2/SnSe2較強的親鋰位點和多孔結(jié)構(gòu)有助于降低鋰的成核過電位和Li剝離與沉積過程中負極表面的均勻成核，進而有效抑制鋰枝晶生長。當G-mSnO2/SnSe2用作鋰硫電池的隔膜修飾層時，展現(xiàn)出優(yōu)異的電化學(xué)性能：高硫利用率（0.2 C，1544 mAh g-1）、長循環(huán)壽命（5 C電流密度下循環(huán)2000次可逆容量高達648 mAh g-1，平均每圈容量衰減率僅為0.0144%）和倍率性能（8 C，794 mAh g-1）；Li|Li對稱電池在1 mA cm-2/1 mAh cm-2條件下可穩(wěn)定循環(huán)2200 h以上，Li-Cu電池經(jīng)500次循環(huán)后庫倫效率仍維持在99%以上。此外，所組裝的1.6 g S/Ah級軟包電池在低電解質(zhì)/硫比率（E/S= 3 μL mg-1）和低負極/正極比（N/P = 2.6）條件下，電池其能量密度仍然高達359 Wh kg-1。華東理工大學(xué)化工學(xué)院詹亮教授和北京理工大學(xué)陳人杰教授為該論文通訊作者，研究工作得到了國家自然科學(xué)基金等項目資助。
原文鏈接：https://pubs.acs.org/doi/10.1021/acsnano.2c02810
聲明：化學(xué)加刊發(fā)或者轉(zhuǎn)載此文只是出于傳遞、分享更多信息之目的，并不意味認同其觀點或證實其描述。若有來源標注錯誤或侵犯了您的合法權(quán)益，請作者持權(quán)屬證明與本網(wǎng)聯(lián)系，我們將及時更正、刪除，謝謝。 電話：18676881059，郵箱：gongjian@huaxuejia.cn
在線客服
快速發(fā)布
我的店鋪
我的化學(xué)加
我的消息
我要充值
回到頂部
